基于网关的PLC数据采集与MES系统集成方案

在制造业数字化转型浪潮中，将PLC（可编程逻辑控制器）设备数据高效、稳定地采集至MES（制造执行系统）是实现生产过程透明化、智能化的关键环节。

本文详细阐述了通过工业网关实现PLC数据采集并传输至MES系统的技术方案，包括系统架构设计、数据采集流程、关键技术要点以及实际应用案例，旨在为制造企业提供一套可行的数据集成解决方案。

一、引言

随着工业4.0和智能制造理念的深入发展，制造企业对于生产过程的实时监控、数据分析和决策支持需求日益迫切。PLC作为工业自动化控制的核心设备，负责采集和控制生产现场的各种传感器和执行器数据。而MES系统则处于企业资源计划（ERP）系统和过程控制系统（PCS）之间，承担着生产计划执行、生产过程监控、质量管理等重要职能。

将PLC数据准确、及时地采集到MES系统，能够为MES系统提供丰富的生产现场数据，帮助企业实现生产过程的精细化管理，提高生产效率、降低成本、提升产品质量。

二、系统架构设计

基于网关的PLC数据采集与MES系统集成方案主要由三部分组成：PLC设备层、工业网关层和MES系统层。

2.1 PLC设备层

PLC设备层包含工厂内各种类型的PLC控制器，如西门子、三菱、欧姆龙等品牌的PLC。这些PLC分布在不同的生产线上，负责采集生产线上的设备运行状态、生产参数、质量检测数据等信息，并通过自身的通信接口（如以太网口、串口等）实现数据的对外传输。

2.2 工业网关层（以御控网关为例）

御控工业网关是连接PLC设备层和MES系统层的关键设备，它具有数据采集、协议转换、数据缓存、边缘计算等功能。御控工业网关通过与不同类型的PLC建立通信连接，采集PLC中的数据，并将采集到的数据进行预处理和格式转换，然后通过以太网、4G等通信方式将数据传输至MES系统。

2.3 MES系统层

MES系统层接收来自御控工业网关的数据，并进行存储、分析和展示。MES系统可以根据采集到的生产数据，实现生产计划调度、设备状态监控、生产过程追溯、质量管理等功能，为企业的生产管理提供决策支持。

三、数据采集流程

基于御控网关的PLC数据采集流程主要包括以下几个步骤：

3.1 网关配置

首先，需要对御控工业网关进行配置，包括设置御控网关的网络参数（如IP地址、子网掩码、网关IP等）、与PLC的通信参数（如PLC型号、通信协议、通信端口、寄存器地址等）以及与MES系统的通信参数（如MES系统的服务器地址、端口号、数据接口格式等）。通过御控网关的配置界面或配置工具，可以方便地完成这些参数的设置。

3.2 PLC数据采集

御控工业网关按照配置的通信参数与PLC建立通信连接，并定期轮询PLC中的寄存器地址，采集所需的设备数据。不同的PLC品牌和型号支持的通信协议可能不同，常见的PLC通信协议有Modbus、Profinet、EtherNet/IP等。御控工业网关具备多种通信协议的解析能力，以实现与不同类型PLC的通信。

3.3 数据预处理

采集到的PLC数据可能存在格式不统一、数据冗余、异常值等问题，因此需要进行数据预处理。数据预处理主要包括数据格式转换（如将二进制数据转换为十进制数据）、数据滤波（去除噪声数据）、数据聚合（将多个相关数据进行合并）等操作，以提高数据的质量和可用性。

3.4 数据传输

经过预处理后的数据，御控工业网关将其按照与MES系统约定的数据接口格式进行封装，并通过以太网、4G等通信方式将数据传输至MES系统。在数据传输过程中，为了保证数据的可靠性和安全性，可以采用数据加密、断点续传等技术。

3.5 MES系统数据接收与处理

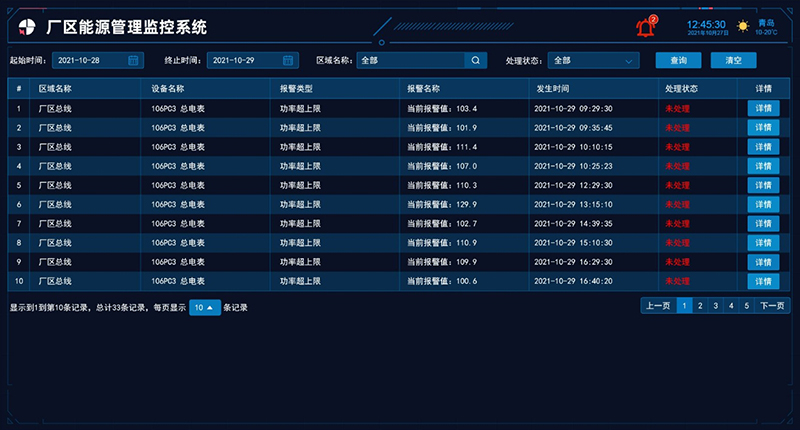

MES系统接收到来自御控工业网关的数据后，将其存储到数据库中，并进行进一步的分析和处理。MES系统可以根据采集到的数据生成各种报表和图表，实现生产过程的可视化监控；同时，还可以根据预设的规则和算法，对生产过程进行实时预警和优化调度。

四、关键技术要点

4.1 多种通信协议支持

由于工厂内可能存在多种品牌和型号的PLC，御控工业网关支持多种PLC通信协议，以实现与不同PLC的无缝对接。这要求御控工业网关具备强大的协议解析和转换能力，能够准确理解和处理各种协议格式的数据。

4.2 边缘计算能力

在数据采集过程中，御控工业网关具备一定的边缘计算能力，对采集到的数据进行初步的分析和处理。在御控网关端实现数据的实时过滤、聚合和简单计算，减少不必要的数据传输，降低网络带宽压力，同时提高数据处理的实时性。

4.3 数据安全与可靠性

工业生产环境对数据的安全性和可靠性要求较高。在数据采集和传输过程中，需要采用数据加密技术，防止数据被窃取和篡改；同时，要实现数据的断点续传功能，确保在网络故障等异常情况下，数据不会丢失，待网络恢复后能够自动续传。

4.4 网关的稳定性与可维护性

御控工业网关通常部署在工业现场，工作环境较为恶劣，具备良好的稳定性和可靠性。御控网关应具备抗干扰能力强、适应宽温范围等特点。此外，为了方便御控网关的维护和管理，御控提供远程配置、故障诊断和软件升级等功能。

五、实际应用案例

某汽车零部件制造企业拥有多条自动化生产线，生产线上的设备采用不同品牌的PLC进行控制。为了实现生产过程的数字化管理，该企业决定将PLC数据采集到MES系统中。

5.1 方案实施

网关选型与配置：根据企业现场PLC的品牌和型号，选择了支持多种通信协议的御控工业网关。对网关进行了网络参数、PLC通信参数和MES系统通信参数的配置，确保御控网关能够与PLC和MES系统正常通信。

数据采集与传输：御控工业网关按照配置的参数采集PLC中的设备运行数据、生产参数等信息，并进行数据预处理。处理后的数据通过以太网传输至MES系统。

MES系统集成：对MES系统进行了定制开发，实现了与御控工业网关的数据接口对接。MES系统接收并存储来自网关的数据，通过数据分析生成各种生产报表和图表，实现了生产过程的可视化监控和管理。

5.2 实施效果

生产过程透明化：通过将PLC数据采集到MES系统，企业管理人员可以实时了解生产线上设备的运行状态、生产进度等信息，实现了生产过程的透明化管理。

生产效率提升：MES系统根据采集到的数据对生产计划进行实时调度和优化，减少了设备闲置时间，提高了生产效率。据统计，实施该方案后，企业的生产效率提高了15%左右。

质量管理加强：通过对生产过程中质量检测数据的采集和分析，MES系统能够及时发现质量问题并进行预警，帮助企业加强质量管理，降低了产品的不良率。

六、结论

通过御控工业网关实现PLC数据采集到MES系统是一种可行、高效的解决方案。该方案能够解决不同品牌和型号PLC与MES系统之间的数据集成问题，实现生产现场数据的实时采集、传输和分析，为制造企业的生产管理提供有力支持。

在实际应用中，需要根据企业的具体需求和现场环境，选择合适型号的御控工业网关，并进行合理的系统配置和集成开发，以确保系统的稳定性和可靠性。随着工业互联网技术的不断发展，基于御控网关的PLC数据采集与MES系统集成方案将在制造业数字化转型中发挥越来越重要的作用。
